内径流格栅的使用
内径流格栅适用于固液分离工艺，可广泛应用于城市污水处理厂新建、改造、水质升级、技术改造和更新等中水预处理工艺和深度处理工艺；纺织、造纸等工业污水及其预处理工艺。

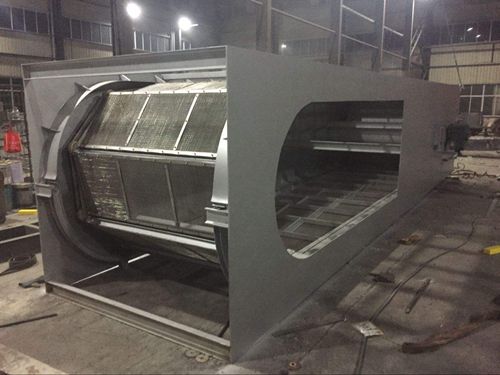

内径流格栅的结构原理
内径流格栅由框架、驱动系统、过滤系统、反冲洗系统、除渣系统和电控系统六部分组成。
减速电机带动链轮转动，链轮带动网板不断转动；污水从进水口进入格栅，由网板过滤。过滤后的水流到网板的外部，污物被截留在同一块板的内表面，随着网板的不断转动被带到顶部；反冲洗系统冲洗冲洗板的外侧，污物在冲洗水的作用下被冲洗到集渣罐，并与冲洗水一起从排污口流出。
内径流格栅框架结构:
网格机的框架结构做成整体结构，便于在土木工程结构中改进和安装。网格机的弯曲结构中安装有可拆卸的滚动条和钢网导向设备，以正确引导钢网的旋转。在框架结构的底端是一个可拆卸的半圆形滑轨，用于在底端转动时辅助网板的转动。
内径流格栅传动链:
主传动链上装有密封胶条，密封胶条由传动链、链套和链销组成，主传动链上装有滚动条，滚动条在框架结构的滑轨上运行。每个网格的钢网通过地脚螺栓固定在主传动链上。废渣提升楼梯位于每个钢网的边缘，钢网与钢网之间的密封由软硫化橡胶制成，而进水口隔墙与细格栅框架结构之间的中间也由软密封结构制成。
内径流格栅的顶部:
格栅的主框架结构上方有一个水平安装的传动轴，传动轴两侧有两个传动齿轮，驱动主传动链转动。传动轴两侧由全自动定位的翻转轴承轴固定，密封在加湿防潮仓内。防潮仓通过固定在框架结构上的螺钉安装在平行拉杆上。当格栅的钢网以集渣罐上侧的排渣点为基准时，安装在格栅上侧内部的一系列喷水管喷射的冲洗和吸湿干净整洁。废渣和清洗水排入废渣收集罐，然后根据废渣收集罐排入位于土建作业平台的不锈钢收集罐，后落入压机。位于土木工程服务平台上的主框架结构的一部分设置有可移动的检查盖，包括进入开口和安全保护板，以将喷涌产生的可溶于气体的化学物质降低到低水平。
