内进流网板细格栅主要由驱动装置、机架、传动链轮、牵引链、阶梯式网板和电气控制柜组成。
驱动电机安装在机架的横向输出轴上。筛板由双面传动链驱动，自下而上抽取整个通道宽度内的污物，到达上部时，通过链轮和旋转刷的转向作用，自动完成卸污工作。
整个格栅组件直接安装在通道上，水中的固体物质由阶梯网板串联的过滤带捕获，然后送到除污机驱动装置后面的较高位置，然后排出。同时，旋转刷应进一步清洁网板。

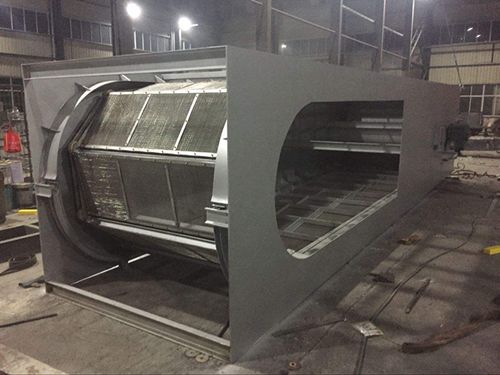

内入口网板细格栅
清洁污垢效果可靠，结构设计自清洁能力可靠，无污垢缠绕和粘附，格栅底部无污垢堆积形成死角。在格栅前后水位差达到1.0m的情况下，组合式阶梯式网板具有足够的强度和刚度，不会变形影响设备的正常运行。
施工的基本原则:
内进流网板细格栅由六部分组成:自声卡架、驱动系统软件、筛板系统、防清洗系统软件、排渣系统软件和电子控制系统。减速器带动链轮转动，链轮链条带动钢网不断转动；废水从进水管进入格栅，经钢网过滤，过滤后的水流向钢网两侧。废物被拦截在同一板的内表面上，并随着钢网的连续旋转而被带到顶部；反洗系统软件清洁洗涤板的两面。在洗涤水的作用下，废物被洗入集渣罐，并与洗涤水一起从排污口排出。
主要用途和应用领域:
是一种集防污染和去污于一体的高效细格栅除污机及设备。适用于大、中、小型污水处理厂作为细格栅，阻隔和消除水中的悬浮物，如杂草、纸张、烟头、葵花籽、植物纤维、毛发等。该模型具有较高的废物捕获率，并能保持后处理的合理实施。
结构和特点:
内进流网板细格栅的关键部件是驱动设备、声卡架、牵引带传动链、带凸起台阶的钢网、清洗系统软件和电子控制系统。驱动电机安装在声卡框架向前方向的主轴轴承上，两侧的钢网由传动带驱动，获得从上至下长短范围拦截的废料。到达顶部时，根据链轮链条的转动作用，在高架清洗设备的清洗水作用下，污水完全自动排出，渣水排出到两侧钢网之间的集渣池，然后靠重力排出主机外。内置进口网板和细格栅的驱动设备位于声卡架上方，是进口知名品牌SEW轴装减速机。声卡架的前、后、左、右各设有螺丝调节装置，调节传动带松紧。
内置入口网板和细格栅的声卡框架是由不锈钢板和槽钢组装焊接而成的整体矩形刚性结构。声卡架下面的迎水端有一个漏水孔。声卡架的前、后、左、右边缘板上设有滑轨，上侧设有内部集渣槽，向主机加宽。声卡架安装在格栅井的，声卡架两侧与格栅井之间的缝隙是格栅过滤后出水的安全通道。声卡架的迎水端两侧设有排水隔板，除排水外，还可避免漂浮垃圾。
