一、内容介绍
北京机械格栅参数是人们挑选北京机械格栅的关键所在,特别是在是人们在开展北京机械格栅安裝以前,人们必须掌握了解北京机械格栅的各类参数,高宽比总宽这些,假如有偏差安裝就会不成功!
下面小编就给大家介绍一下北京机械格栅参数,相关内容是什么?
北京机械格栅参数:
机器设备规格型号按机款规格分HF300-3600,设备总宽超出1800mm,则制成并联网,齿耙栅隙分成1mm,3mm.5mm,10mm,20mm.30mm,40mm,50mm等规格型号,电机选型由过水流量,提高高宽比,固液分离设备总产量和所分离出来化学物质的样子、颗粒物尺寸来挑选,另外选装不一样的材料,机器设备长短依据设计方案方式规格订制。
外观设计平面图:
B=机宽(渠宽B1-100);
齿耙掘进工作面=机宽-160,;
H=渠深;H1=排渣高宽比,
H2=H+H1+1400,α=安裝视角(65°~80°),实际参数见下表1-2HF格珊机器设备性能参数。
过出水量测算
格珊每钟头过出水量:Q=K*(B-160)*h*V*3600
在其中:Q=过出水量(m/h);
K=与格珊空隙相关的总流量指数(见指数表);
B=机械格栅宽(m);h=栅前水位(m),通常按1m或小于渠深0.3m左右;
V=过电流速率,通常取0.6~1m/s。
关键性能参数:
过电流指数K
格珊空隙(mm)
0.5
1
2
3
5
15
20
30
总流量指数K
0.08
0.1
0.12
0.27
0.36
0.42
0.5
0.6
机器设备参数
型号规格
HF
300
HF
400
HF
500
HF
600
HF
700
HF
800
HF
900
HF
1000
HF
1100
HF
1200
HF
1300
安裝视角α
65~80°
电机额定功率(KW)
0.75
0.75~1.1
1.1~1.5
1.5~2.2
齿耙运作速率(m/min)
约2
机宽B(mm)
300
400
500
600
700
800
900
1000
1100
1200
1300
齿耙掘进工作面(mm)
140
240
340
440
540
640
740
840
940
1040
1140
渠宽B1(mm)
400
500
600
700
800
900
1000
1100
1200
1300
1400
渠深H (mm)
1500~12000客户自设
排渣高宽比H1
600~1200客户自设(默认设置800)
上述就是小编对于北京机械格栅参数的介绍!北京机械格栅的各项参数是大家选择北京机械格栅的关键,如果大家还有什么不明白的地方,欢迎随时来电咨询!

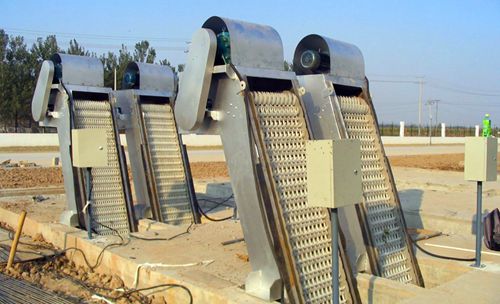

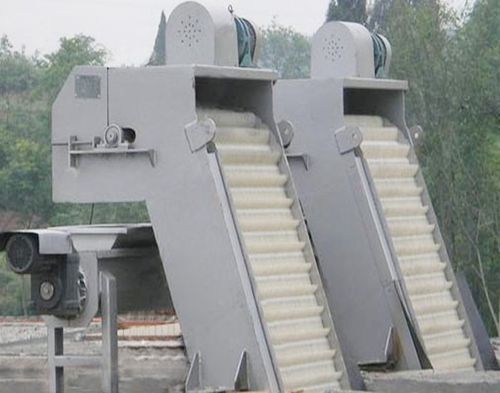

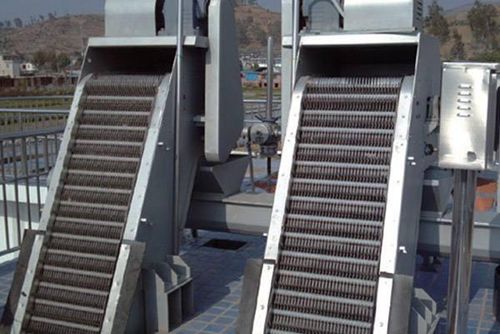

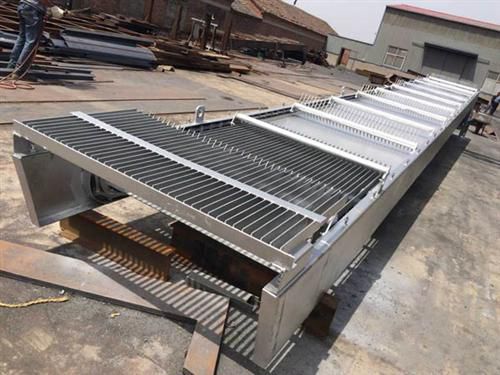

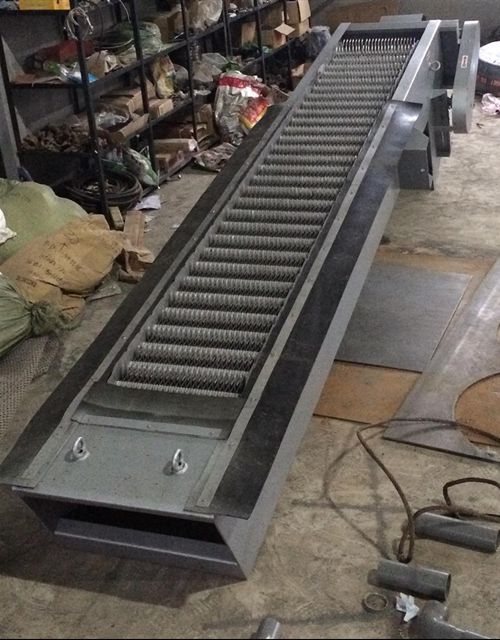

二、项目展示
